專注 專一 專業
產品中心
PRODUCTS
伺服電動輪
8030系列伺服電動輪
結構緊湊，安裝簡便
極為靜音，20rpm時，幾乎聽不到聲音
低速特性好，轉速低至0 1rpm，仍平穩運行
載重能力強，兩輪差速結構載重高達60K
200%過載能力，提供超短制動距離，為安全保駕護航
技術參數
尺寸說明
電氣連接
配套產品
資料下載
電源電壓 DC 24V 額定輸出功率 200W
額定轉矩 5.6 Nm 瞬間最大轉矩 9 Nm
額定電流 16 A 瞬間最大電流 30 A
額定轉速 300 rpm 最高轉速 400 rpm
線電阻 0.5±10% 線電感 16.98±10%
重量 2.0 Kg 絕緣等級 F
編碼器線數 1400線 輪胎形式 橡膠胎帶花紋

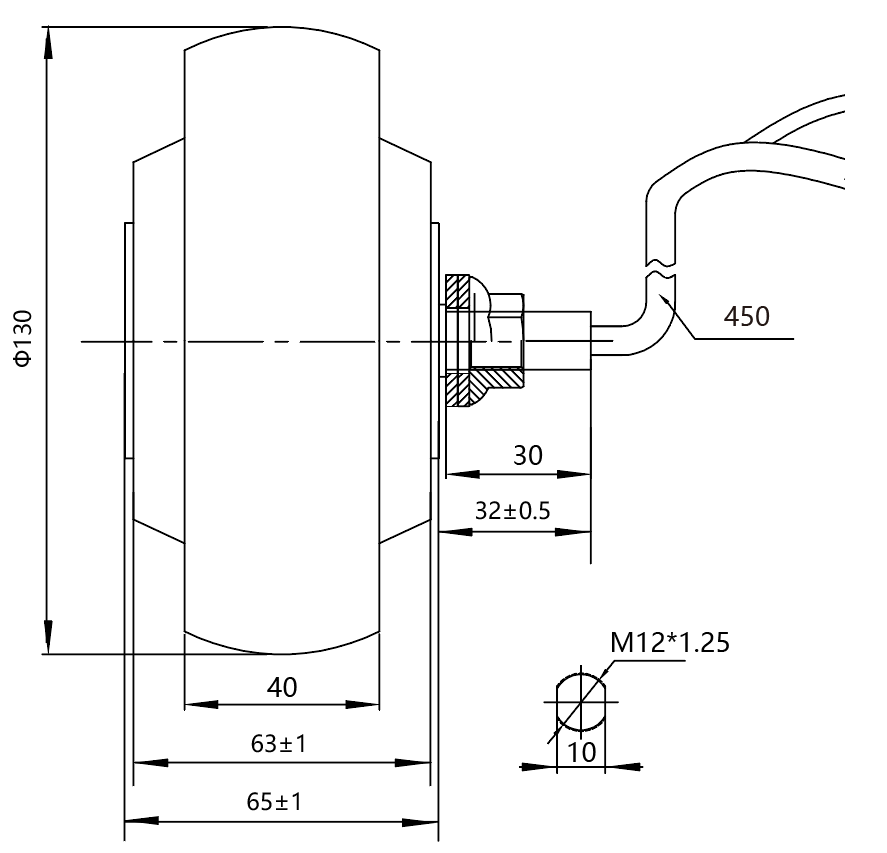

單位：mm

動力線端子
信號定義及線色
U
黃
V
藍
W
綠

編碼器端子

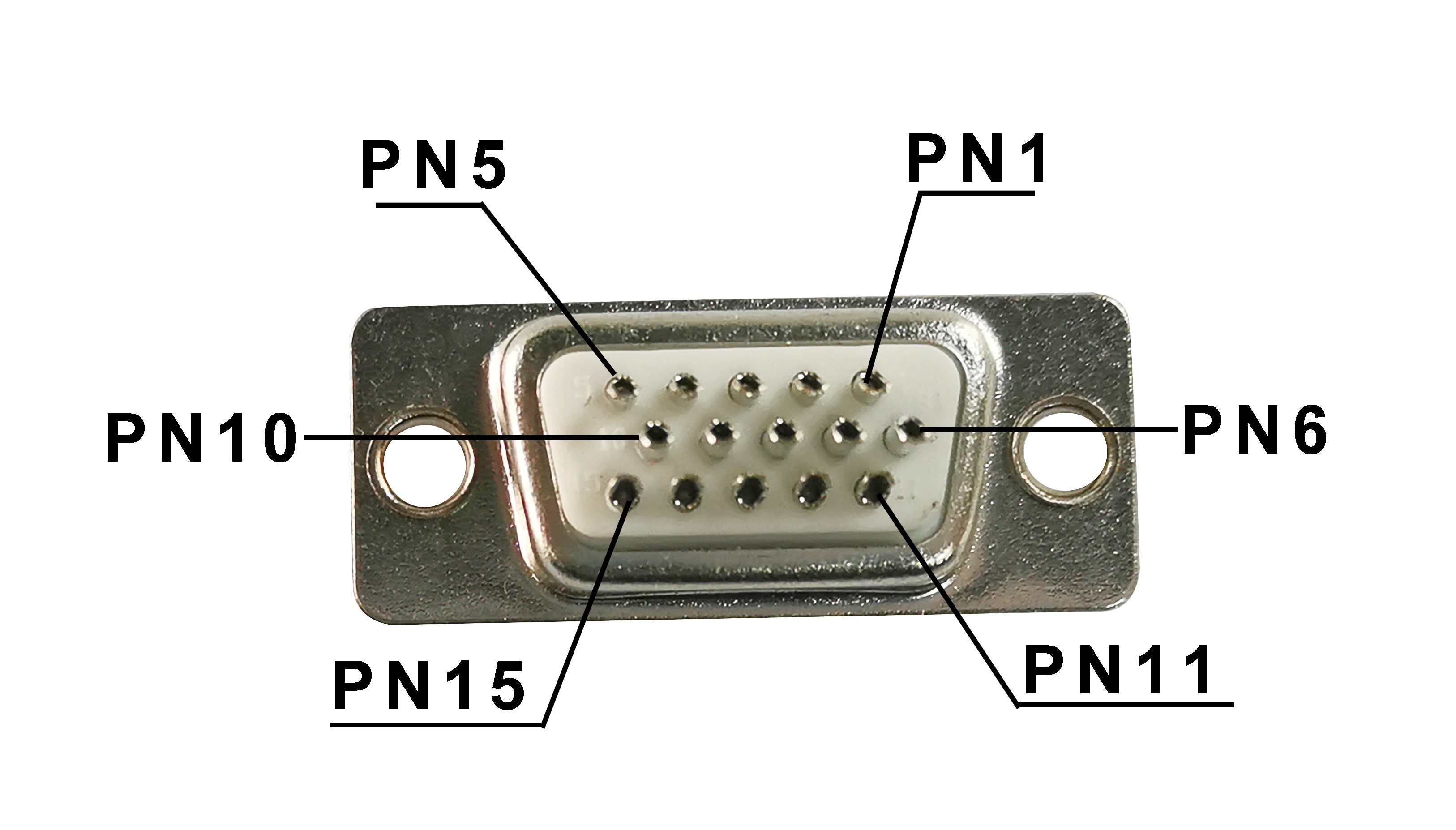

     圖示一
焊面圖示
DB-15端子信號定義

編號
1
3
4
5
10
11
12
13
14
針腳定義

B
A
0V

W
V
U
5V
線色定義
橙
紫
白
黑
灰
藍
黃
綠
紅

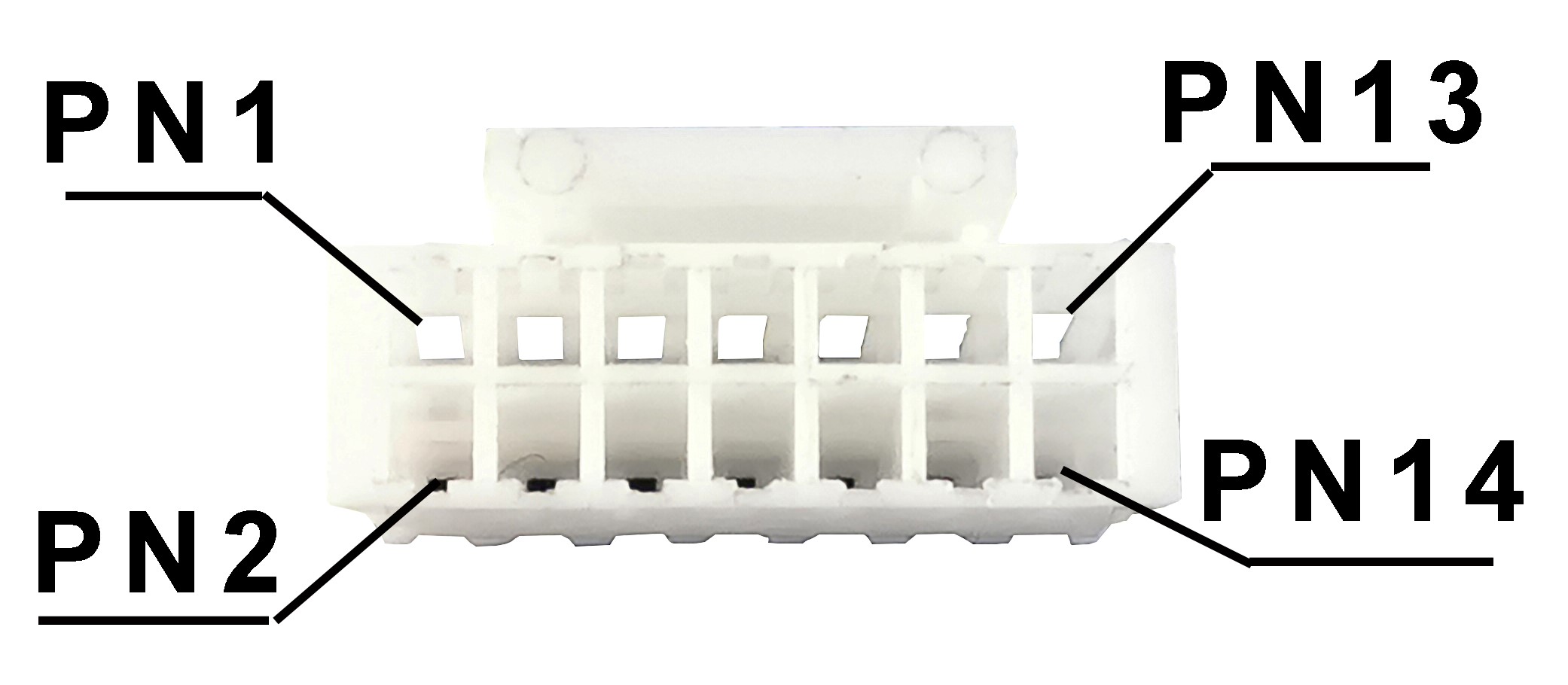

  圖示二：
焊面圖示
白端子信號定義

DB頭編號
3
5
7
8
9
10
11
13
14
針腳定義
B
A
V
U

W

5V
0V
線色定義
紫
白
綠
藍
灰
黃
橙
紅
黑



動輪型號 8030NA1040A20 8030NA1040A20-V1.4
電動輪貨編 043003 043116
適配驅動器 DS20270C DS20230E
驅動器貨編 001840 201511



規格型號 English 中文資料 更新日期
8030系列伺服電動輪 -- 2023-04-23
8030系列伺服電動輪3D模型 -- 2022-05-05
