專注 專一 專業
產品中心
PRODUCTS
伺服電動輪
10050系列伺服電動輪
結構緊湊，安裝簡便
內置17位絕對值編碼器
內置溫度傳感器，實時監測運行情況，提供多種保護機制
載重能力強，兩輪差速結構載重高達200Kg
技術參數
尺寸說明
電氣連接
配套產品
資料下載
電源電壓 DC 24V 額定輸出功率 300W
額定轉矩 15 Nm 瞬間最大轉矩 23 Nm
額定電流 8.5 A 瞬間最大電流 21 A
額定轉速 100 rpm 最高轉速 250 rpm
線電阻 0.37 線電感 9.5
重量 4.5 Kg 絕緣等級 F
編碼器線數 17位絕對值 輪胎形式 聚氨酯包膠

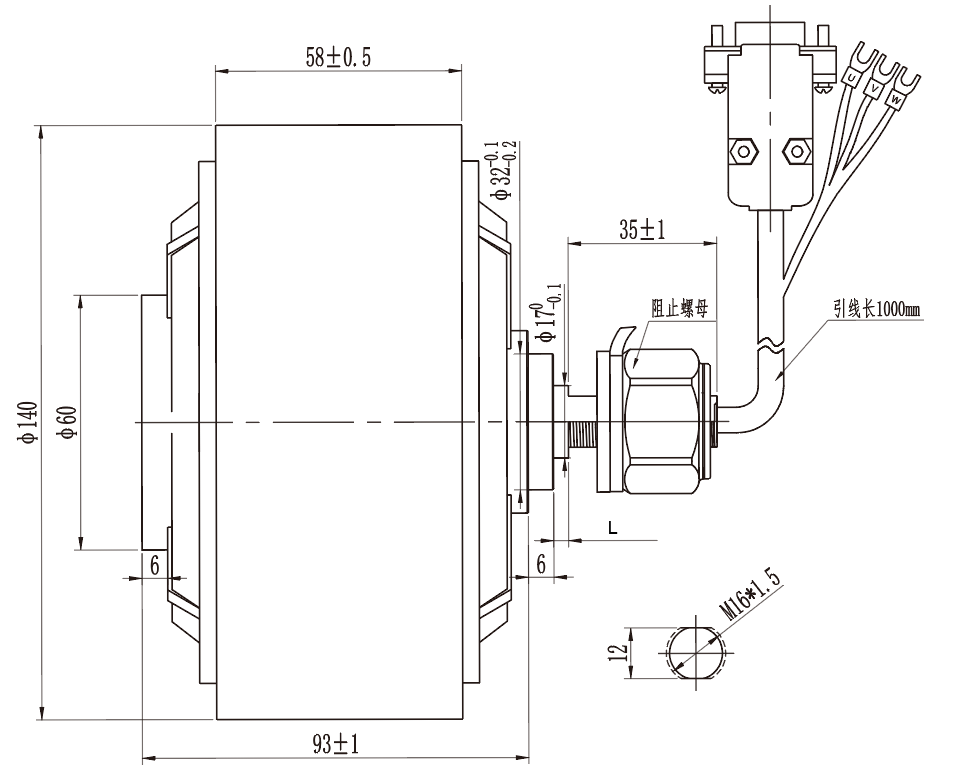

10050NB2325F30-V1.2/10050NB2325F30-S

單位：mm

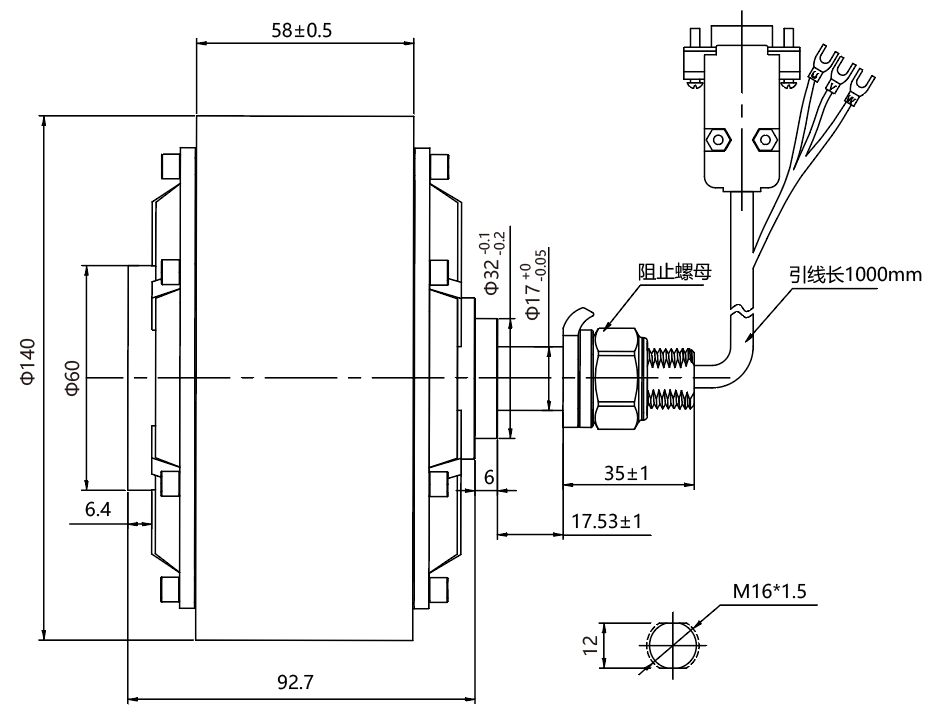

10050LB2350F30

單位：mm

動力線端子
信號定義及線色
U
黃
V
藍
W
綠

編碼器端子
焊面圖示
DB-15端子信號定義

編號
1
10
4
5
9
14
針腳定義
熱敏電阻
485+
0V
485-
5V
線色定義
橙
灰
藍
黑
黃
紅



動輪型號 10050NB2325F30-V1.2 10050NB2325F30-S 10050LB2350F30
電動輪貨編 043068 043123 043037
適配驅動器 DS20270D
驅動器貨編 001168



規格型號 English 中文資料 更新日期
10050系列伺服電動輪 -- 2023-04-23
10050系列伺服電動輪3D模型 -- 2022-10-12
